Beskrivelse
En elektrisk lineær aktuator anvendes primært i applikationer, hvor der er behov for intermitterende aksial bevægelse og præcis positionering. Som elektrisk løsning er aktuatoren et effektivt alternativ til hydrauliske og pneumatiske cylindre på grund af den enkle tilslutning til elektriske styresystemer samt de indbyggede hygiejniske fordele.
Da aktuatoren arbejder uden hydrauliske væsker eller trykluft, er der ingen risiko for lækage, som kan forurene det omkringliggende miljø. Dette gør den særligt velegnet til anvendelse i fødevare-, drikkevare- og farmaceutiske produktionsmiljøer, hvor ren drift og høj processikkerhed er afgørende. Samtidig opnås en stabil og kontrolleret hastighed over hele belastningsområdet, hvilket ikke altid er muligt med hydrauliske og pneumatiske løsninger.
Den dynamiske træk- og trykkraft for standardprodukter er op til 28,23 kN. Højere kræfter kan opnås via kundetilpassede løsninger.
Aktuatorer med trapezspindel

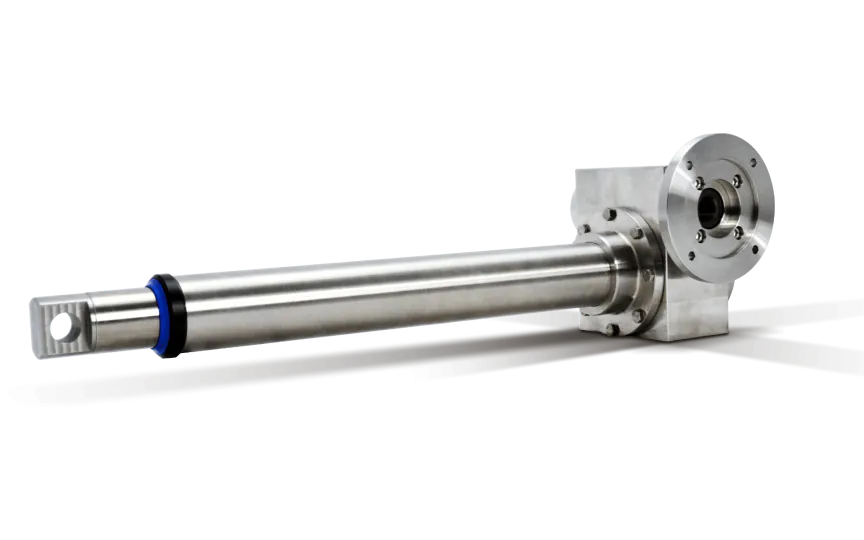

Denne type aktuator har en enkel og robust konstruktion og er baseret på BJ-Gears snekkegear, hvorpå der er monteret cylindriske rør i rustfrit stål samt en spindel med indvendigt gevind. Trapezspindlen sikrer stabil belastningsoptagelse, pålidelig positionering og lang levetid i krævende applikationer.
Ved anvendelse af en kuglespindel kan der opnås lineære bevægelser på op til ca. 2800 mm/min i standardudførelser. Højere hastigheder kan opnås via kundetilpassede konfigurationer, afhængigt af applikationens krav.
Beskyttelse
Den rustfri stål aktuator er IP69K-klassificeret, hvilket sikrer, at produktet kan rengøres med højtryks- og højtemperaturvand fra alle retninger. Under IP69K-testen sprøjtes aktuatoren med vand fra vinklerne 0°, 30°, 60° og 90° i intervaller på 30 sekunder pr. position og i en afstand på 10–15 cm. Vandtemperaturen er minimum 80 °C, og vandmængden er 14–16 liter pr. minut.
Derudover er aktuatoren placeret på en drejeskive, der roterer med 5 omdrejninger pr. minut under testen. Denne beskyttelsesgrad forudsætter samtidig en høj støvtæthed og resulterer i IP69K-betegnelsen, som er særligt udbredt og anerkendt i fødevareindustrien.

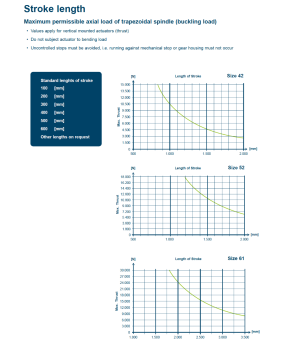

Maksimal tilladt aksial belastning af trapezspindel (knækbelastning)
Den maksimalt tilladte aksiale belastning afhænger af den valgte slaglængde og aktuatorens konfiguration, som illustreret nedenfor.

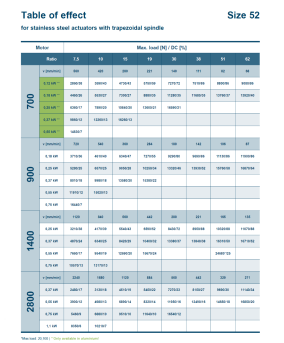

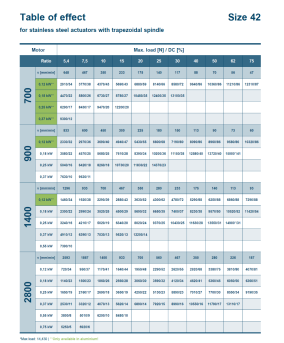

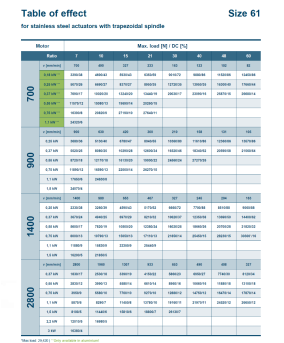

Specifikationer

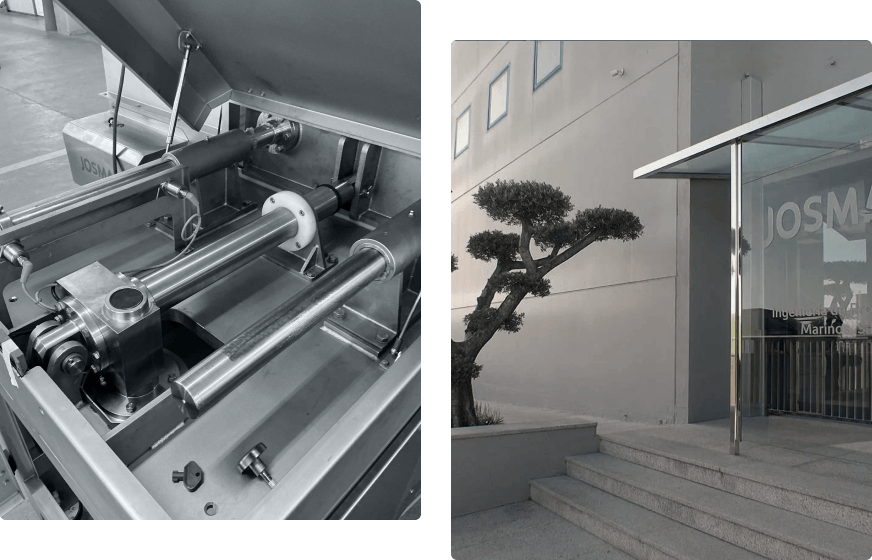

JOSMAR Food Tech
JOSMAR Food Tech, en førende producent af maskiner til fødevareindustrien, producerer udstyr såsom siloløftere og automatiske vandrette knusere til frosne blokke.
Traditionelt har denne type maskiner været afhængige af hydrauliske cylindre på grund af de høje kraftkrav. Hydrauliske kraftenheder og cylindre er imidlertid lang fra optimale i hygiejniske miljøer, Derfor så JOSMAR en ideel løsning, da BJ-Gear introducerede dem for vores elektriske aktuatoerer.
